ماذا تعرف عن التكييف

بسم الله الرحمن الرحيم

 الفكرة الساسية ، الدورة الاساسية للتبريد .

الدرس الاول

الهدف الاساسي من عملية التكييف هو تحسين درجة حرارة الغرفة ودرجة الرطوبة علي

ان تكون كالاتي :-

1 - درجة حرارة الغرفة في التبريد 22 + ، 2-  درجة مئوية

2- درجة حرارة الغرفة في التدفئة 28 + ، - 2 درجة مئوية

 3 - الرطوبة 50 + 5 % الفكرة

اللاساسية :- تعتمد الفكرة الساسية في التبريد علي انتقال الحرارة بين المياه المبردة

 (المثلجة ) والهواء الذي درجة حرارته تعتمد علي المنطقة (درجة حرارة الهواء الخارجي)

الدورة الاساسية للتبريد (Refrigeration Cycle) :- في هذه الحالة يستخدم الفريون

 كوسيلة تبريد .

1- الكباس Compressor :-

 ويتم شحن الفريون من الاسطوانات اليه في صورة غاز ويقوم

بضغط الفريون حتي يخرج منه ذات ضغط عالي ودرجة حرارة عاليه

تصل الي 50 درجة مئوية .

 2- المكثف Condenser Or Heat Exchanging Pipes :-

وهو عبارة عن مواسير نحاس وحولها زعانف

من الالومنيوم وتسمي Copper Tubes Aluminum Fins ويمر

 الفريون في هذه المواسير النحاس ذات درجة حرارة عاليه ويمر

عليها الهواء فيتم انتقال الحرارة بين الهواء والفريون فيتم تسخين

الهواء وتوزيعه علي الزعانف Fins وطرد الهواء الساخن الي الخارج

مما يقلل من درجة حرارة الفريون القائم بعملية التبريد ويخرج

الفريون في صورة سائل .

3- صمام التمدد Expansion Valve :-

 يمر بها الفريون السائل ويخرج منها في صورة رذاذ Spray نتيجة

عملية الخنق Throttling ذات درجة حرارة منخفضة وضغط منخفض .

4- المبخر Evaporator :-

 وهو عبارة عن مواسير نحاس وحولها زعانف من الالومنيوم

وتسمي Copper Tubes Aluminum Fins ايضا" مثل Condenser

 ويمر الفريون في هذه المواسير النحاس ذات درجة حرارة منخفضة

ويمر عليها الهواء المراد تبريده الذي تم سحبه من الغرفة حيث يمر

 الهواء علي مواسير الفريون المبردة ويتم توزيعه علي Fins مما

 يزيد من مساحة سطح انتقال الحرارة بين الهواء ومواسير الفريون

وأخيرا" يتم دفع الهواء بواسطة مروحة الي الغرفة المراد تكييفها . و

أخيرا" يدخل الفريون مرة أخري علي الكباس بعد تحوله من الصورة

السائلة الي الصورة الغازية حتي لا يتلف الكباس وتستمر الدورة ...

أنواع وسائط التبريد :-

 1- قديما" كان يستخدم النشادر في عملية التبريد ولكن توقف

 العمل به نظرا" لانه غاز سام - ضار بصحة الانسان .

2- بعد ذلك

تم استخدام الفريون كوسيط تبريد وهو ايضا" غاز ولكنه ضار بطبقة

 الاوزون وهو الطريقة الاكثر شيوعا" حتي الان في الوحدات التي

 تعمل بالمياه المثلجة وايضا" التي تعمل بالتمدد المباشر (D.X) .

3- حديثا" تم استخدام الليثيوم بروميد في عملية التبريد وذلك في

الوحدات التي عمل بالامتصاص

 Absorption - 4- استخدام البروبان

 في عملية التبريد . وسوف يتم شرح كل منهم باذن الله تعالي

علي حدي اختبارات تسريب غاز الفريون :- بعد شحن الفريون في

الكباس نقوم بعمل اختبارات التسريب هل هناك تسريب للغاز يؤدي

الي عدم تحقيق البرودة المطلوبة ام لا وذلك عن طريق جهاز

 الاختبار حيث ظهور لهب يميل الي اللون الازرق في حالة عدم

 التسريب . اما اذا مال اللون الي الاخضر فتأكد ان هناك تسريب

للفريون وتقوم باعادة شحن الدائرة وتأكد من سلامة لحام مواسير

 الفريون . انواع اجهزة التكييف :- وتعتمد الفكرة الاساسية في كل

الانواع علي الدورة التي تم شرحها مسبقا" ويستخدم فيها الفريون

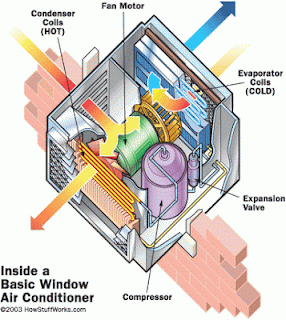

كوسيط تبريد . 1- شباك Window Mounted

               2- الحائطي Wall Mounted

3- القائم Free Standing Portable-

4- الوحدة المنفصلة Split Unit و Mini Split Unit 6-

5-تكييف الهواء المركزي .


 مميزاته :- 1- يعتبر أرخص انواع المكيفات .

 2- سهولة التركيب واعادة التركيب حيث ان بعض مستخدمي هذا

النوع من الكيفات يقومون بفكه بعد انتهاء فترة الصيف الي ان ينتهي

فصل الشتاء ويقومون بتركيبه مرة اخري .

 3- يمكن التخلص من المياه المتكاثف بواسطة Condenser

بسهولة وذلك عن طريق التوصيلات الخارجية

له (توصيل خرطوم للتخلص من المياه المتكاثف) .

 عيوبه :-

1- يغلق المكان المحدد للشباك تماما" .

2- عالي الضوضاء وغير جذاب .

 3- الكفاءة قليلة نسبيا" .

4- له حدود تبريدية تصل الي 24000 BTU

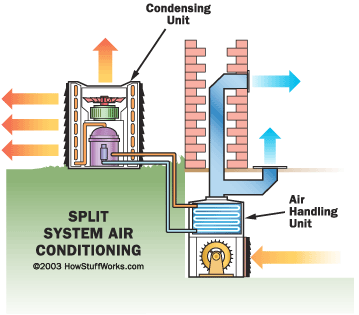

في هذا النوع من وحدات تكييف الهواء لا تحتاج ان تستغني عن

 الشباك الخاص بالحجرة كما يحدث بالنوع السابق حيث ان هذا

النوع يمتاز كثيرا" بسهولة التركيب فهو يتكون من وحدتين منفصلتين

ولذلك تسمي الوحدات المنفصلة احداهما تركب داخل الحجرة

 والاخري تركب بالخارج مع دورة عملية التبريد ثابتة لا تتغير.

اما الوحدات الداخلية :- تسمي Indoor Unit وهي تتكون من

المبخر Evaporator والمروحة والفلتر الخاص بتنقية الهواء الداخل

 الي الحجرة وايضا" صمام التمدد Expansion Valve وتسمي هذه

الوحدة ايضا" بوحدة التبخير (المبخر) Evaporating Unit وتختصر EU

اما الوحدة الخارجية :- وتسمي Outdoor Unit وهي تتكون من

 المكثف Condenser والكباس Compressor والمروحة وتسمي

ايضا" وحدة التكثيف Condensing Unit وتختصر CU . يتم التوصيل

بين الوحدتين بمواسير الفريون ويمكن ان تبعد المسافة بينهم الي

25 متر ولذلك تتميز هذه الوحدات بقلة الضوضاء حيث بعد الكباس

عن الحجرة المكيفة . تتميز هده الوحدات ايضا" بانها تعمل بالتحكم

عن بعد Remote Control حيث يمكن للمشغل سهولة التشغيل

 والتخكم في درجات الحرارة وسرعة المروحة وضبط التوقيت

المناسب للفت و للاغلاق Timer . وتقوم بعض الشركات الان بتزويد

مساحة التبادل الحراري الذي يحدث داخل المبخر وذلك بزيادة عدد

مواسير الفريون النحاس Copper Tubes الي 15 صف من المواسير

مما يعمل علي زيادة مساحة التبادل الحراري للهواء المكيف .

 اما عن الفلاتر التي توجد في هذا النوع فهي

 نوعين اساسين :-

فلتر لتنقية الهواء Air Purifying :- وهذا الفلتر

 يركب علي مخرج الهواء الي الحجرة المراد تكييفها حيث يعمل

كمصيدة للاتربة الصغيرة الحجم Small Airborne Particles من

الانتقال للحجرة المكيفة .

 فلتر الفريون Fereon Purifying :- وهذا

 الفلتر يتم تركيب علي مواسير الفريون حيث انه عبارة عن ماسورة

 صغيرة تحتوي علي مصفاة عند الدخول وعند الخروج تقوم بتنقية

القريون من اي شوائب او رواسب تعمل علي انسداد الدائرة وبينهم

يوجد ما يسمي بسلكة جيل Gel وتقوم بامتصاص الماء او الرطوبة

 ان وحدا في الفريون .

 وبعض الشركات تقوم بوضع فلتر ثالث ولكنه

غير اساسسي وهو للتنقية الهواء المكيف من الروائح الكريهة

ويمكن تنقية هذا الفلتر بازالته كل 6 شهور مرة ويوضع في

 الشمس لمدة 6 ساعات وذلك لتحسين الكفاءة ويسمي Solar

Refreshing Deodorizing Filter .
